ba je me doute et c'est pas le but après tout le boulot fait autant par moi que par vous les copains ....

donc je lance un appel au pro du circuit imprimé si quelqu'un peut m’aiguiller pour le câblage du boost control .... ( ou même si quelqu’un est capable de le faire )

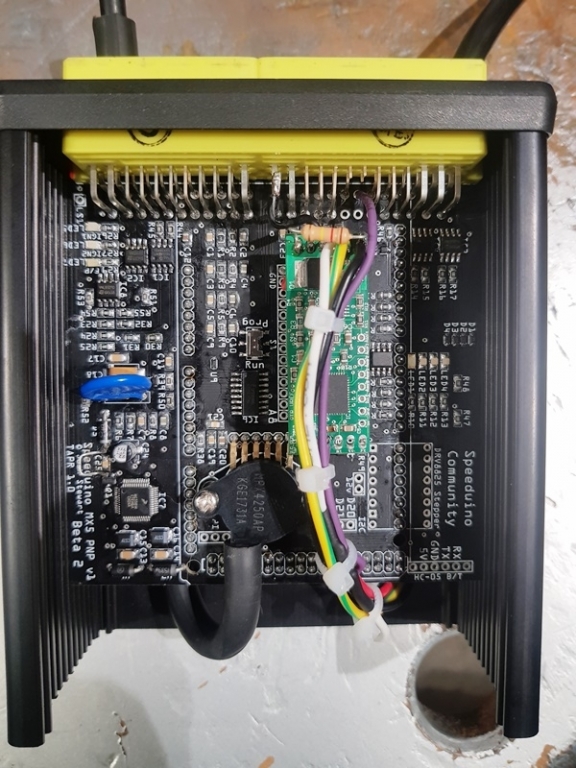

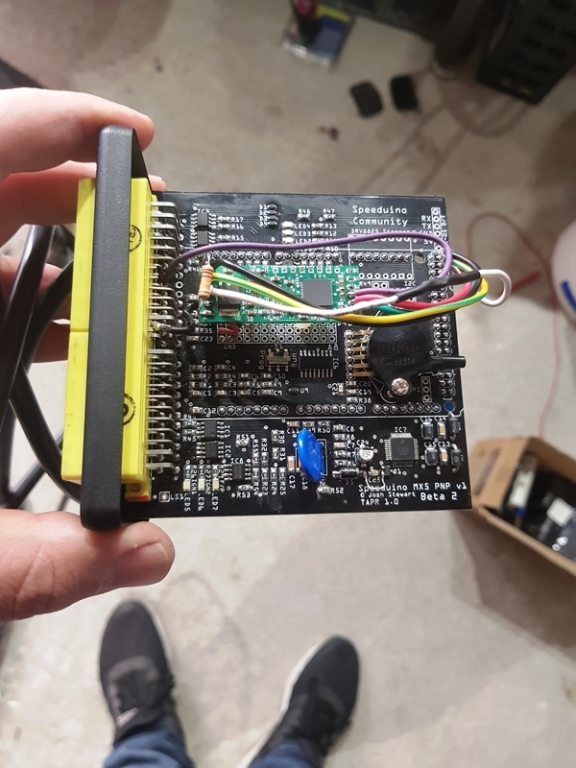

je poste les photos de la bête pour donner une idée d'un éventuel travail










d'avance merci !! ( encore une fois lol )


piko

dans le menu boost control tu peux choisir quelle sortie va piloter la solénoïde, mais t'as même pas un petit schéma pour indiquer où sont câblées les sorties auxiliaires ? à priori à partir de la v0.3 les sorties "high current" sont intégrées, fournissant largement assez de jus pour une solénoïde, le souci étant juste de la trouver, t'as qqch d'écrit sous la board au niveau du connecteur ECU ? au moins les numéros de pin ?

je pose ça la, même si ça répond pas tant et que j'espère que t'avais déjà mis la main dessus : https://speeduino.com/Speeduino_manual.pdf et https://speeduino.com/Speeduino_mx5.pdf

et peut être, enfin si ta board correspond à celle ci, ce serait la pin 35 sur le gros connecteur et/ou le 1 sur le connecteur J5 de la zone proto :
https://cdn.hackaday.io/files/441318880 ... _schem.png

Alors hier soir j’ai ouvert le bordel !! Et j’ai trouvé la ligne pour le boost ....

Donc je vais commander le solénoïde et un relais pour mettre entre les deux .... ensuite faudras que je sois sur de quelles trous utilisés !



Merci NEOBOB ! Promis on ferra des launch control sur les parking à pouilly lol !


Envoyé de mon iPhone en utilisant Tapatalk

un relais pour protéger/isoler, ça semble raisonnable sauf que je suis pas convaincu de sa réaction à 30Hz, ça risque de bien flouer la réaction...les sorties HC sont données pour 4 ou 5 ampères, soit 12x la puissance de la solénoïde mac, perso je tenterais sans, et câblé sur le gros connecteur pour pas avoir à souder sur la board

pas de flounch controul sur mon link, mais on fera des runs en piste

Ah le Piko il commence a rentrer dans le monde du tuner!

Dsl moi j'ai un boost controller externe simplissime avec 2 potards...
il marche super mais je ne peux pas trop gerer le boost creep...si j'en avais lol

Merci encore Neo je me penche là dessus quand je reçois le solénoïde sûrement début de semaine !!

Ba ouais mon Roland !! Mais la c’est compliqué pour moi il suffit pas de souder lol !! Je vais d’ailleurs sûrement avoir besoin de toi pour la régler ( et si jamais finir t’as barre )


Tiens la version final ressemblera à :



Cette semaine downpipe et ensuite restera à faire les petit SB à gauche à droite, pour la démarrer

Par contre j’ai voulu mettre ma plaque mocal thermomachin et ba en fait ca passe pas

Pour ceux qui on déjà installé une plaque sandwich comment vous avez réussi ?

Piko


Envoyé de mon iPhone en utilisant Tapatalk

C'est le support du plenum qui coince?

Moi je l'ai vire ce support de plenum... ou plutot je ne l'ai jamais eu

alors en fait la plaque passe avec les raccord droit d'origine mais je ne peut pas mettre les raccord coudés qui vont apres.... je vais regarder pour chopper des raccords 1/2 bsp an10 a 90° pour mettre direct sur la plaque mocal

boutique Torques pour tous les raccords du monde entier
d'ailleurs pourquoi du coudé à 90° en BSP-AN10 ?

normalement t'as d'abord le taraudage BSP 1/2" dans la plaque, puis un raccord droit BSP-AN de ce genre , avant de partir vers un raccord AN10, c'est pas ça ? tu peux pas tourner la plaque pour les orienter vers l'avant déjà ?

puis il te faudra "juste" les raccords pour monter sur tes durites (attention selon leur épaisseur), soit en droit, à 30, 45, ou 90° mais pas de coude direct BSP-AN, sinon t'as de grands risques de te retrouver avec le coude serré mais pas dans l'axe que tu veux

la même pour le support/renfort de l'admi, je l'ai dégagé lorsque j'ai monté la plaque sandwich pour le radia y'a 4/5 ans et pas de souci !

Ba j’ai cette solution !!





Bon c’est bon on à eu une discussion et j’ai trouvé ! Il restait un bout de merde pour tenir le faisceau ! Mais c’est quand même super juste !! Bon l’important c’est que ça fini toujours par rentrer......





!!!!!! Petite histoire du soir c’est cool !!!!





Envoyé de mon iPhone en utilisant Tapatalk

Etrange pour le support de plenum. J'ai monté une thermostatique et le support est toujours en place. D'ailleurs même avec le système de déport de filtre que j'avais avant, le support passait aussi...
Mais je dis pas que c'est pas la merde à faire....

Content que ca avance, elle sera prête pour Pouilly ?

on regardera de plus prêt le 2 juin !!

et OUI elle serra prête ( bon vas falloir bruler un cierge quand même dans le doute )

normalement je taf demain toute l'aprem dessus et du coup il ne me restera que la downpipe a finir dans le semaine, mon target de base était de la finir pour demain .. chui pas trop mal

mais bon y a encore tout le mapping a faire

bref chui large

piko

Ah cool
Je croise les doigts pour que ça avance comme tu veux

ok ben tu me diras quand je pourrais passer pour la faire rouler et faire un peu de carto
