elorta
 Sujet du message : Branchement Horloge NB sur NBFL
Message Publié : Dim 13 Déc 2015, 19:15
Hors-ligne
Avatar de l’utilisateur

Inscription : Jeu 15 Oct 2015, 18:51
Message(s) : 60
Localisation : entre Rouen et Frejus
Mx5 : NBFL
Modèle : 2001
Salut a vous ,

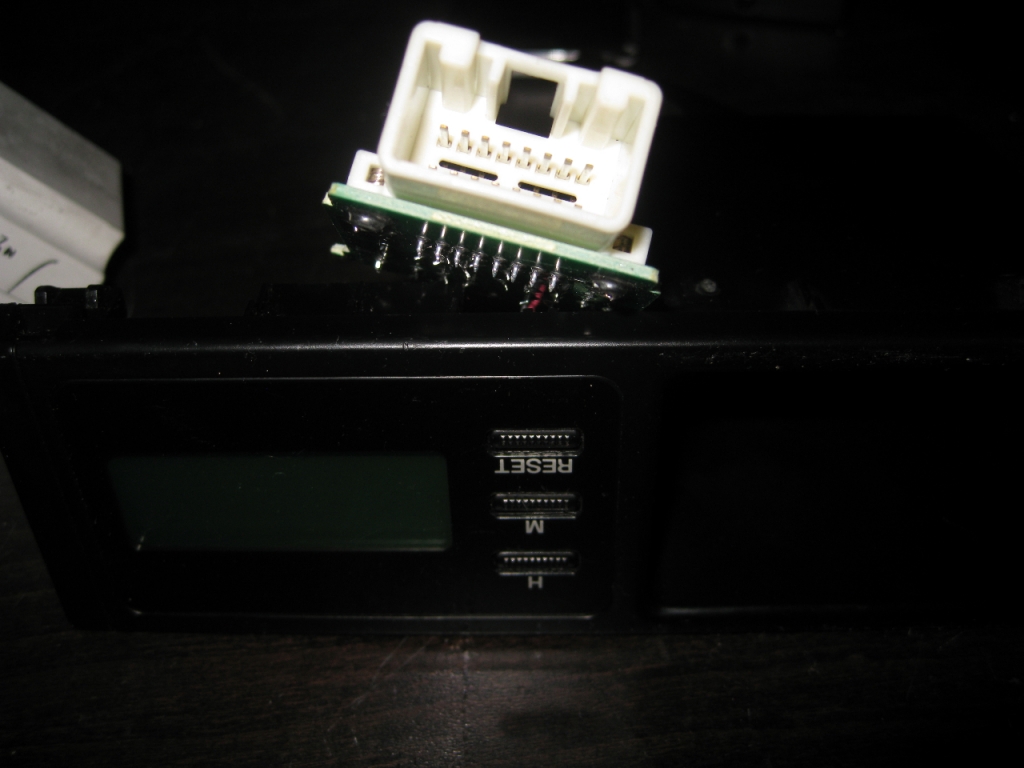

je souhaite remplacé l'autoradio d'origine 2din pour un classique, j'ai acheter sur ebay une horloge 1din pour boucher le trou mais la prise correspondante est absente

j'en appel a une âme charitable équipe d'un Voltmètre qui pourrait m’aider pour le câblage

c'est une prise a 16 pins dont 3 ou 4 sont alimentées a priori il est branché comme un autoradio avec le permanent et la mémoire

Haut
 Profil

elorta
Message Publié : Lun 14 Déc 2015, 16:21
Hors-ligne
Avatar de l’utilisateur

Inscription : Jeu 15 Oct 2015, 18:51
Message(s) : 60
Localisation : entre Rouen et Frejus
Mx5 : NBFL
Modèle : 2001
Personne ? Même juste une photo du derriere de la prise mâle pourrait m'aider
Haut
 Profil

lapunto
Message Publié : Lun 14 Déc 2015, 18:11
Hors-ligne
Avatar de l’utilisateur

Inscription : Mar 23 Avr 2013, 19:31
Message(s) : 3819
Localisation : 28 - Eure et Loir
Mx5 : ND-RF
Modèle : 2018
Salut :hello:

Voici le brochage,

lapunto a écrit :
Coucou,

Ca avance!

Installation des manos, et câblage sur le faisceau du cubby box!

Pour les correspondances, connecteur face à vous en partant du bas à droite:

Pin 1 : TNS - (gris/rouge)
Pin 6 : Masse (noir)
Pin 8 : + permanent (rouge/bleu)
Pin 15 : TNS + (noir/rouge)
Pin 16 : + ACC (bleu/noir)

Les tns sont à brancher aux bornes de la loupiotte des manos.

Le + permanent sur la montre et + après contact aux deux manos. Toutes les masses à brancher ensemble.

Ca donne ça pour l'instant:

Luminosité au max:
[img]http://img.tapatalk.com/d/14/06/30/4a3ugase.jpg[img]

Luminosité au mini:
[img]http://img.tapatalk.com/d/14/06/30/umu5emyd.jpg[img]
nd-rf - 160 - 2018 - selection - pack sport -
Haut
 Profil

elorta
Message Publié : Mar 15 Déc 2015, 20:34
Hors-ligne
Avatar de l’utilisateur

Inscription : Jeu 15 Oct 2015, 18:51
Message(s) : 60
Localisation : entre Rouen et Frejus
Mx5 : NBFL
Modèle : 2001
Hah! le boulet je viens de trouvé la file ... trop tard c'est branché
viewtopic.php?f=18&t=19477
