Le soucis du CAS n'existe plus sur les NB, et avec une MSQ, une roue phonique sur l'AAC ou un capteur effet hall remplace le CAS (utilise les cible poulie AAC sur NB)

Pour ce qui est de la "vidange" et dans notre cas précis, du fait d'avoir un etalement echappement plus important, il faut garder en tête que c'est la détente des gaz qui fait le travail mécanique, il faut donc la maximiser pour améliorer le rendement.

Mais la maximiser (AOE) sans qu'elle interfère avec le remplissage notament à haut régime où la pression moyenne echappement augmente de façon grandissante vis à vis de l'admission (ça part de "peu favorable", à pas du tout favorable à mesure de le régime augmente) (turbo anyone?)

Bon vu que là où nous somme rendu on peut faire mumuse avec le calage AAC il faut veiller à ce que cet étalement l'AOE corresponde avec des valeur de RFE et donc de croisement adapté à l'usage.

Avec les AAC de NB, pas de soucis, les étalement se trouvent dans les 200°/210° ce qui est une valeur tout à fait routière en atmo.

Catcams j'y arrive et j'espère que cela vous ferra relativiser le cout de cet élément central du moteur (le chef d'orchestre!)

Avant de re parler d'AAC, je tiens à remercier ceux qui m'ont aidé à prendre ou vérifier les infos sur ces pièces complexes et souvent mal comprises que sont les AAC. Je remercie chaudement Mix5 et Romano pour le prêt respectif des AAC Catcams 3701205 et Mazda 1.6 115cv

Comment ai je mesuré les profils.

Ce qui nous intéresse etant la loi de levé soupape, j'ai décider de remplacer cette dernière par un comparateur, ainsi connaissant la levée il ne me restait qu'à garantir la régularité et la suffisante définition par l'ajout d'un disque gradué sur la poulie AAC.
ne relevant que les lois brute, peut importe la valeur angulaire de départ du moment que je garantis un interval de mesure de 1° AAC soit 2° Vilebrequin.

Ma précision de levée est donc à 2° vilo près, à 1° ce sera le boulot le l'interpolation.

Les organes mécaniques concernés ont été abondamment lubrifiés pour faciliter les mesure, ma plage d’erreur pour les valeurs de levée est 0.02mm soit l'épaisseur du film d'huile, mais je suis toujours retombé sur mes pattes (c'est à dire à 0.00mm) à la fin de la prise de mesure

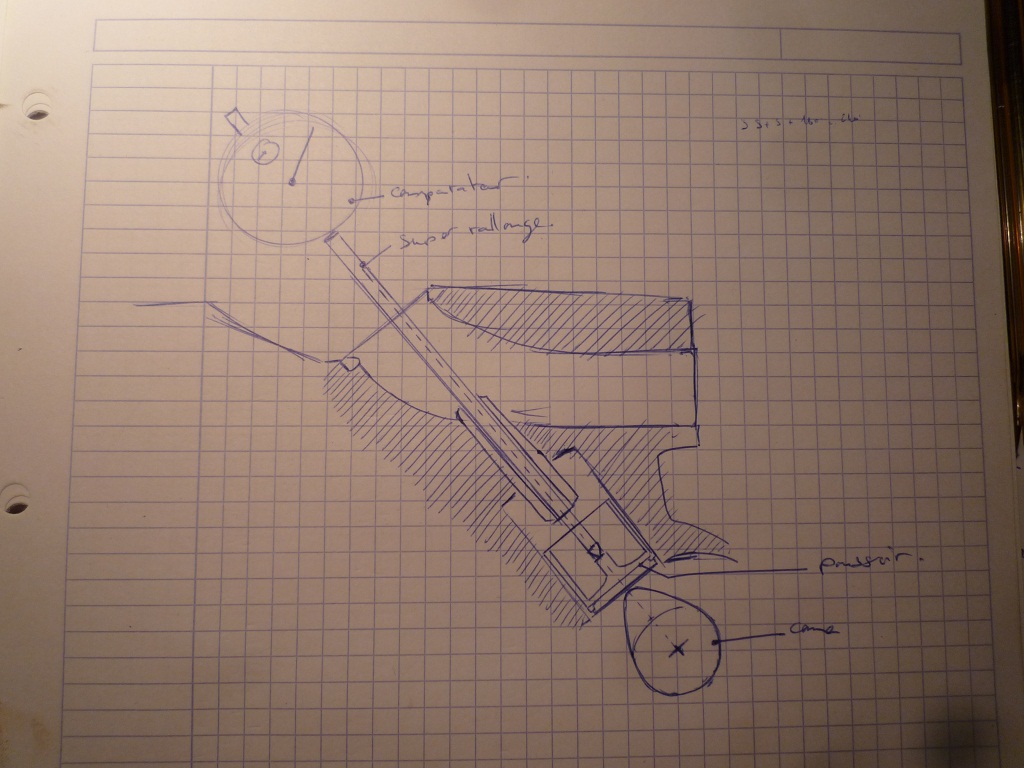

Bwef, petit dessin de principe sur le comment de la mesure

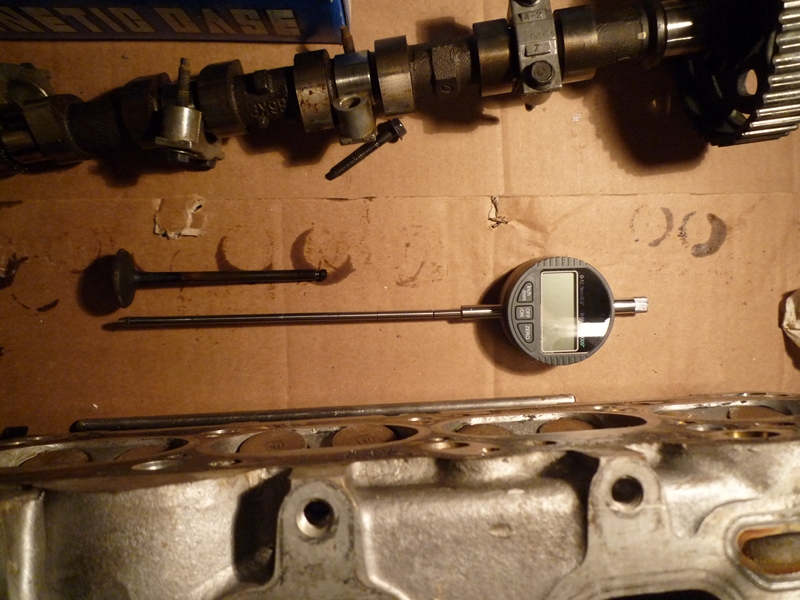

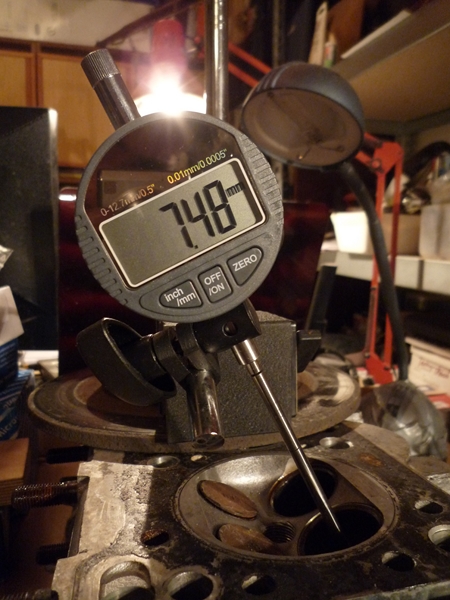

Comparateur à rallonge car parfois la taille ça compte et à affichage digital car j'ai suivi les conseil d'un ancien qui m'a fait part de ses difficultés oculaire par trop de concentration sur les graduations des outils traditionnels (pas taper)

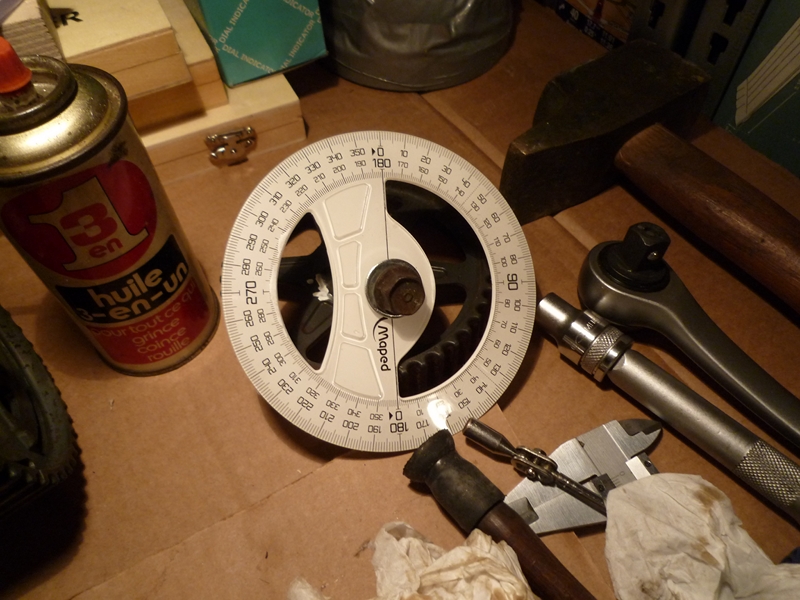

Un disque de haute précision qui coute très cher et qui se trouve très difficilement, tout comme la bombe de peinture blanche utilisée pour y voir quelque chose (graduation noir sur fond noir c'est pas terrible, ch'commence à m'faire vieux )


Pour une fois que je prend la peine d'avoir une boite adhoc au lieux de sauvagement perforer une bête plaque de carton

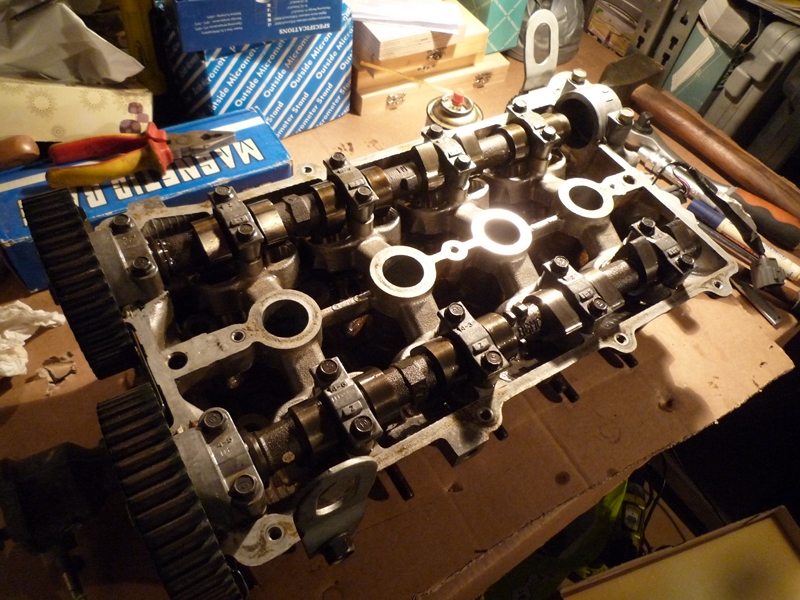

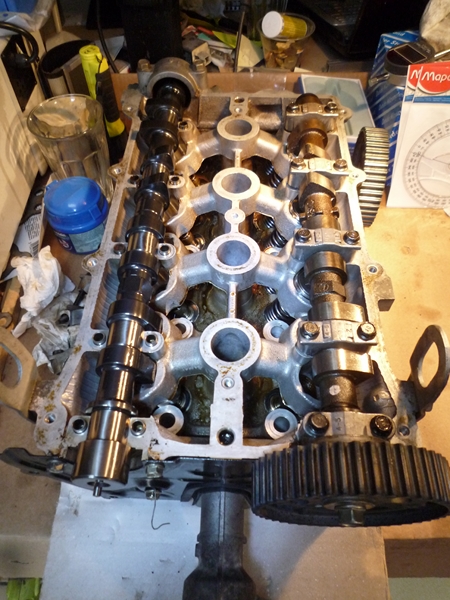

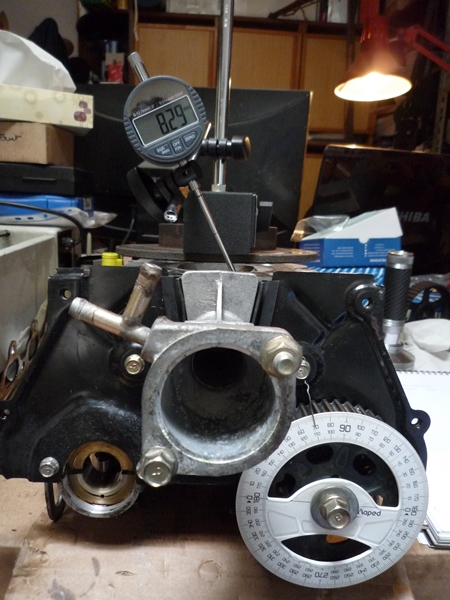

Je vous présente la banc de mesure... quoi de mieux qu'une culasse de NB, géométrie idéale et réaliste et poussoir méca, c'est mieux pour prendre des mesure à jeu zéro


Les AC de NB, pas de rallonge pour entraîner le CAS, (bref qu'est ce que vous attendez pour mettre un AAC ECH à l'admission sur vos moulins les gars!!! )


lève pas fort l'aac admi de NB 1.6

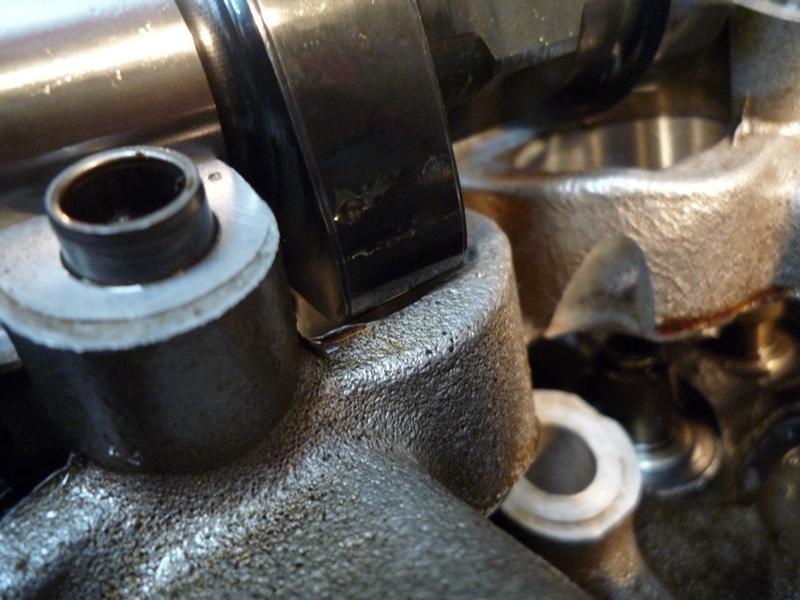

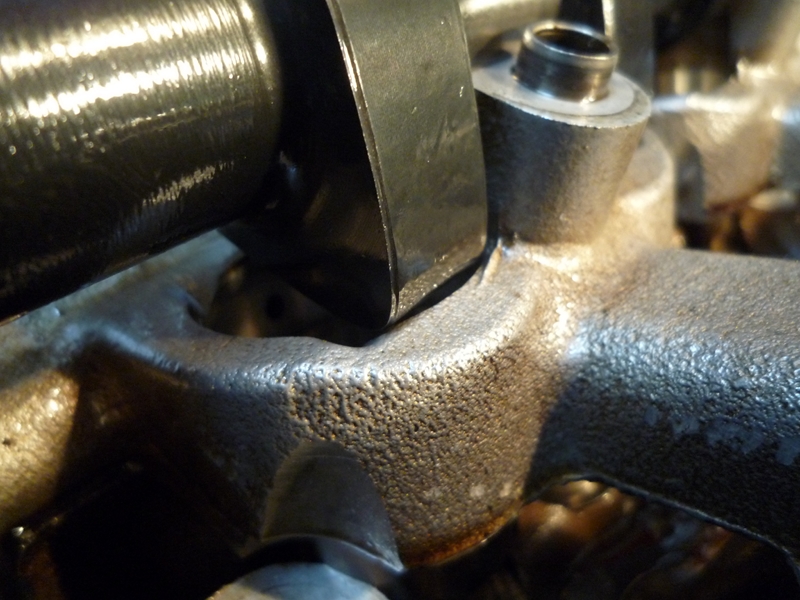

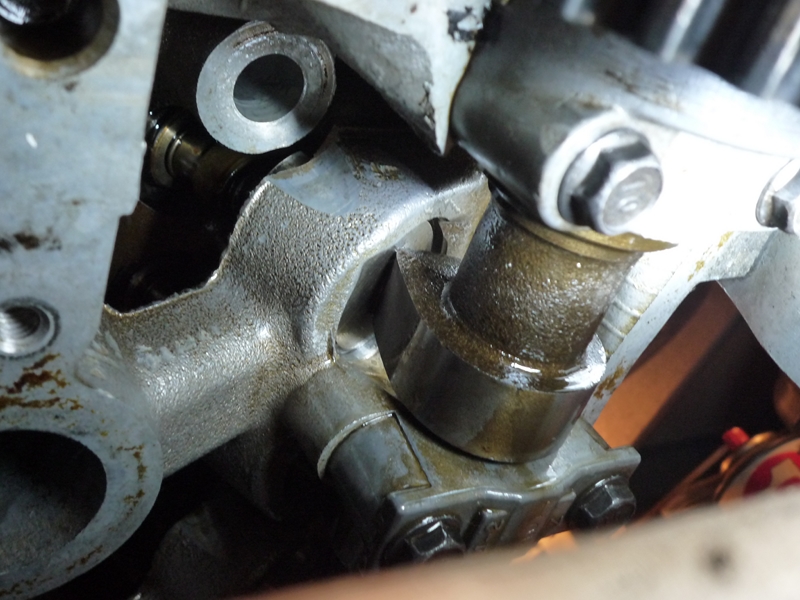

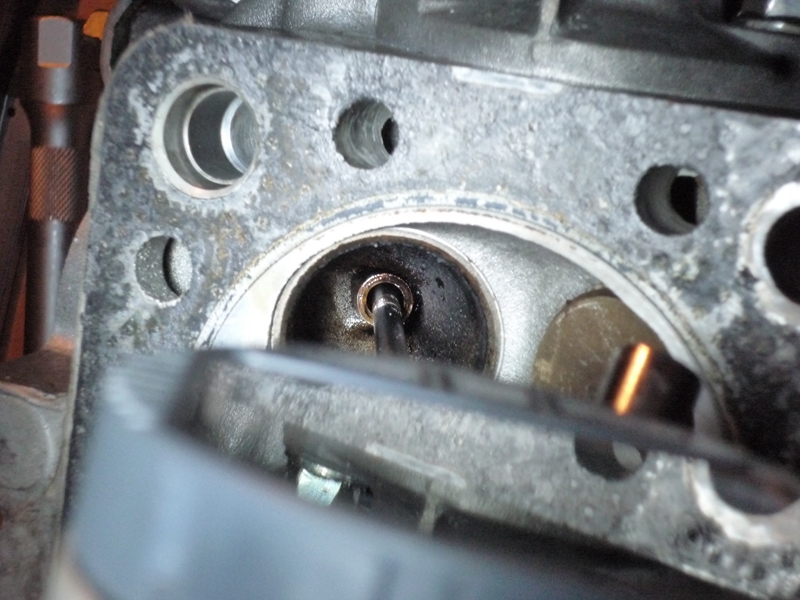

Contact came poussoir

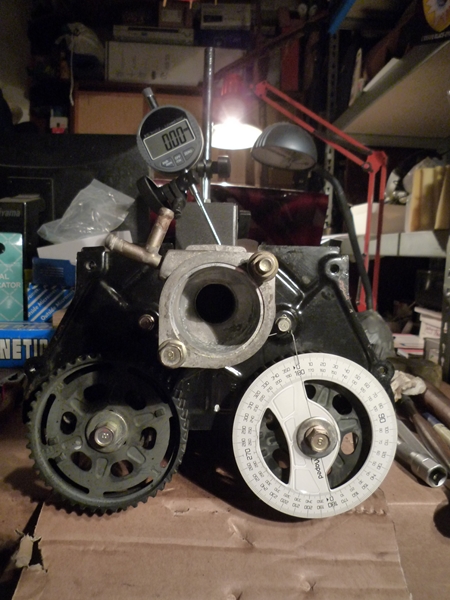

en situation


concentricité soignée, et puis la distance aidant à etre bien aligné et donc prendre des valeurs justes.

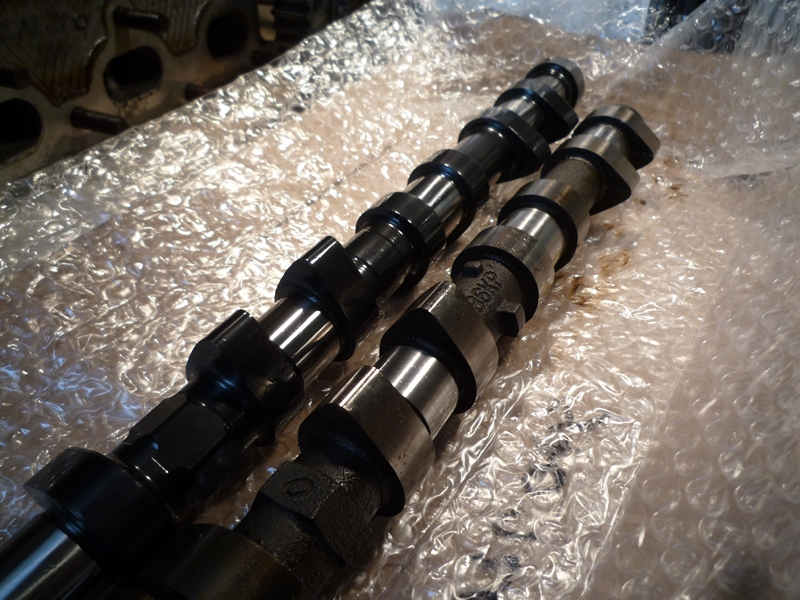

Oh! l'échappement de NB lève et etale plus



Et là on passe sur un autre calibre
CATCAMS

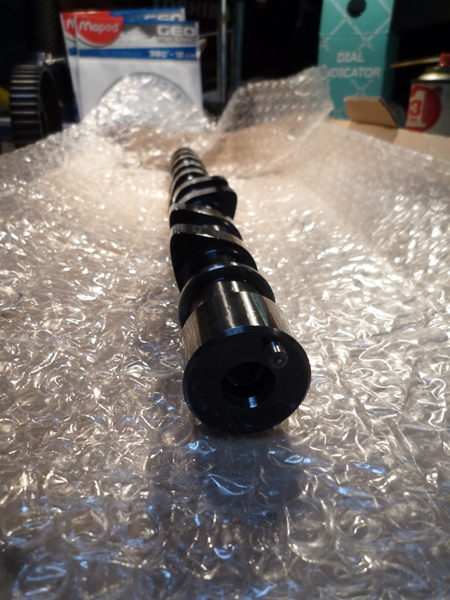

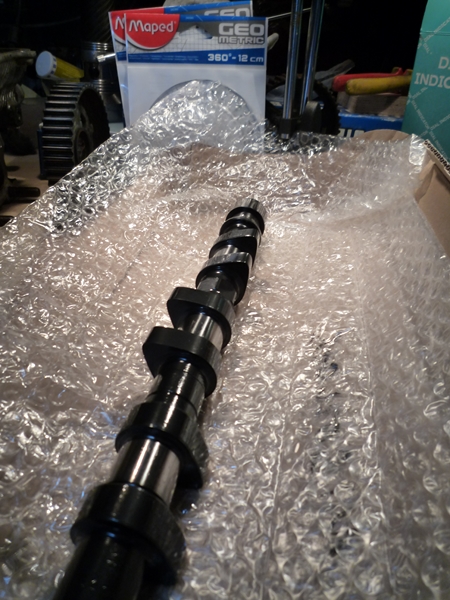

Taillé à la commande, qualité IRREPROCHABLE

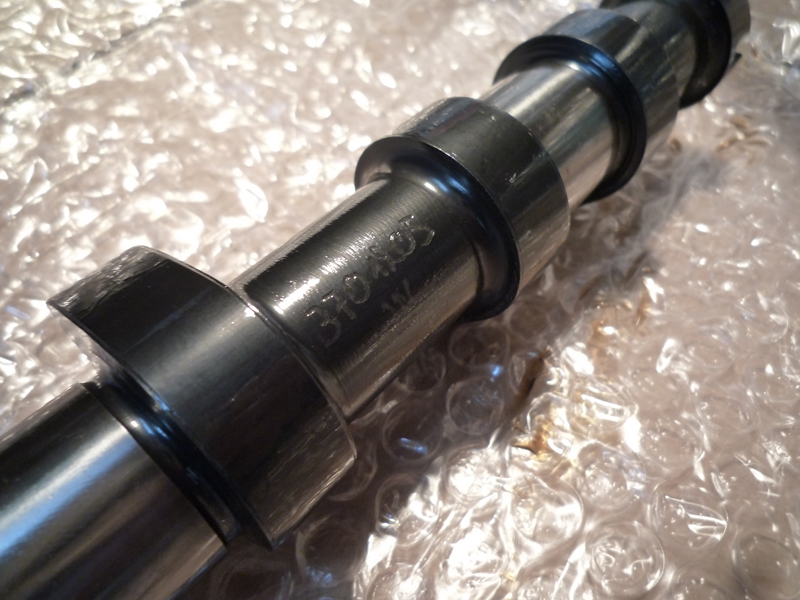

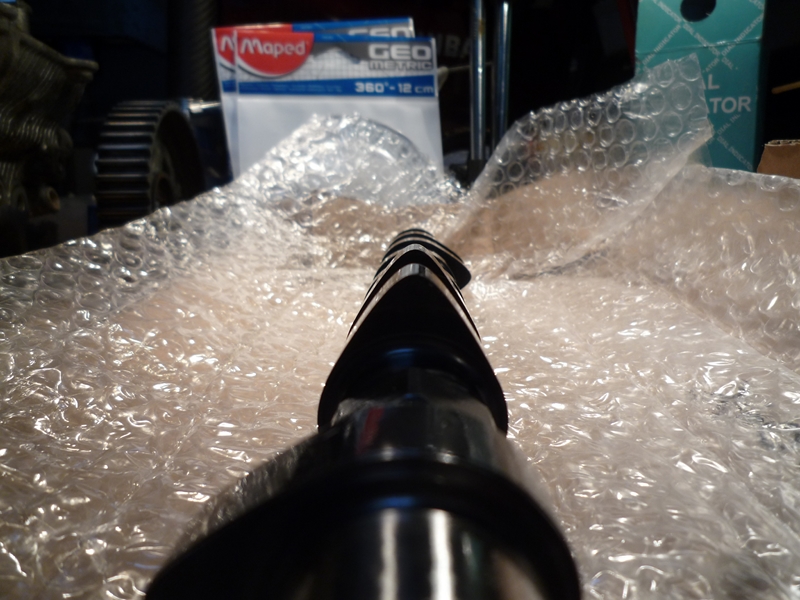

C'est BEAU, c'est BON, c'est BIEN

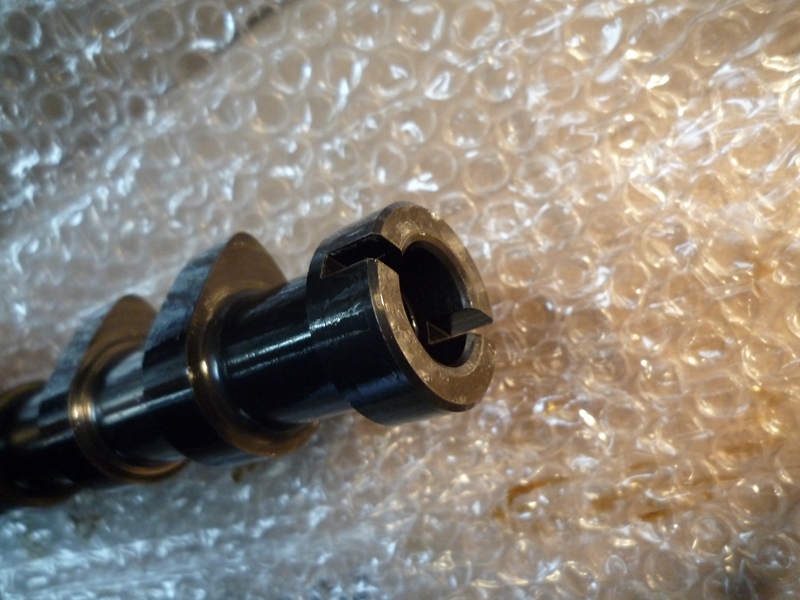

Entrainement CAS reproduit

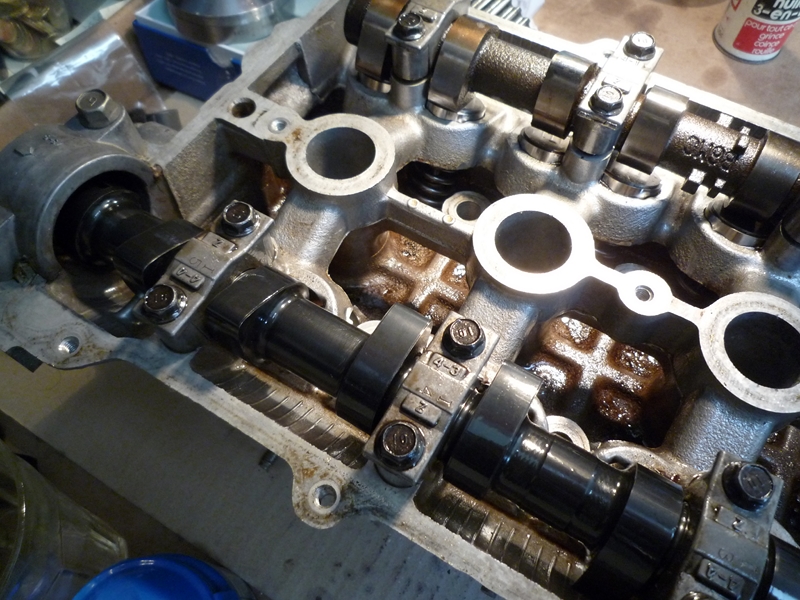

Le 3701205 passe au poil de Luc avec ses 9.5 de levé et les variations sur les moules de culasse, un tout pti coup de meule pour assurer le coup est bienvenue (je n'ai pas d'interférences ... mais ça passe juste!)




Juste j'vous dis!

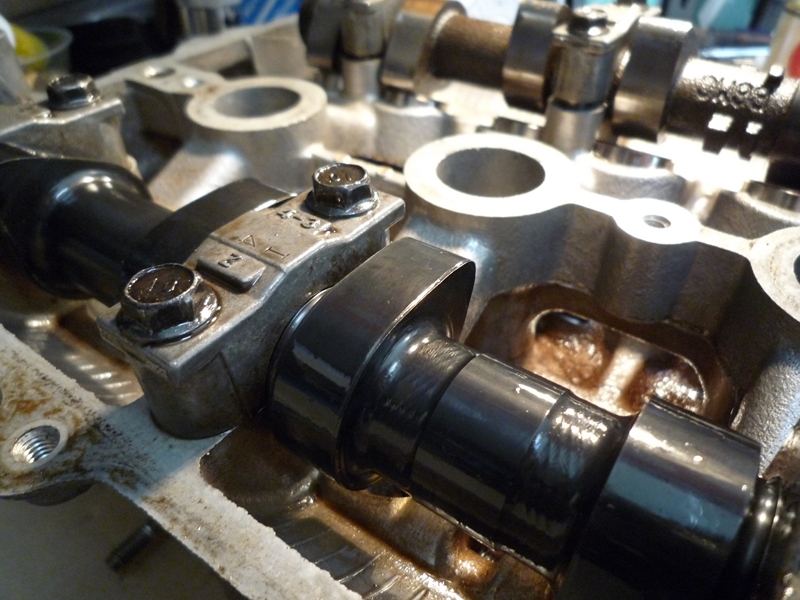

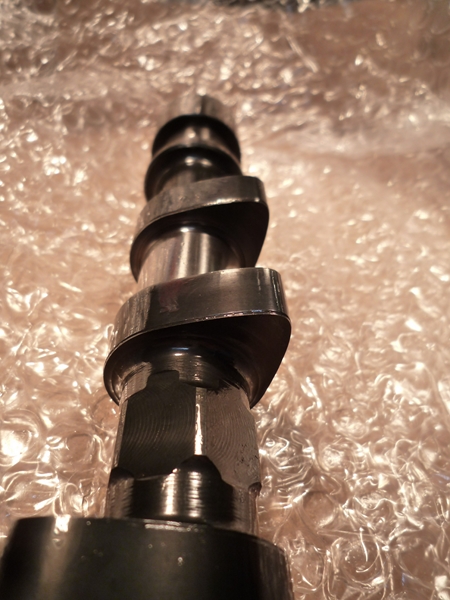

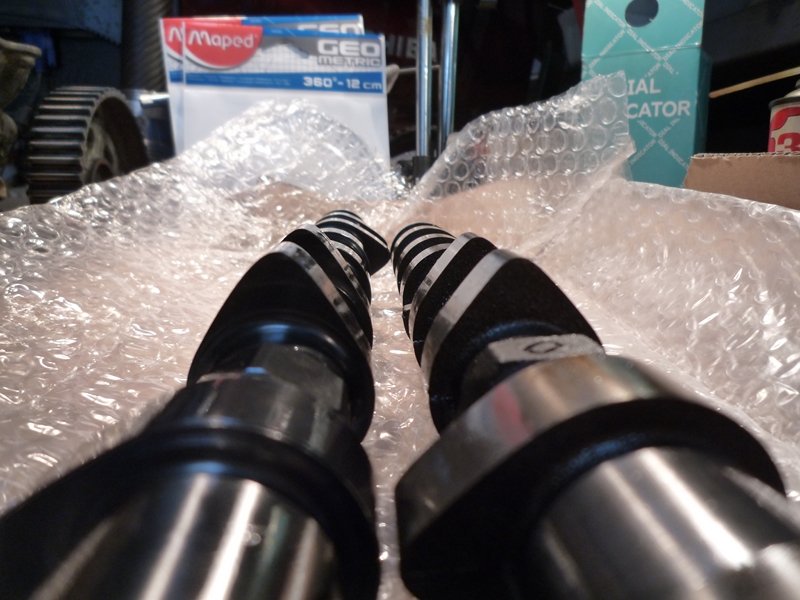

BEAU!

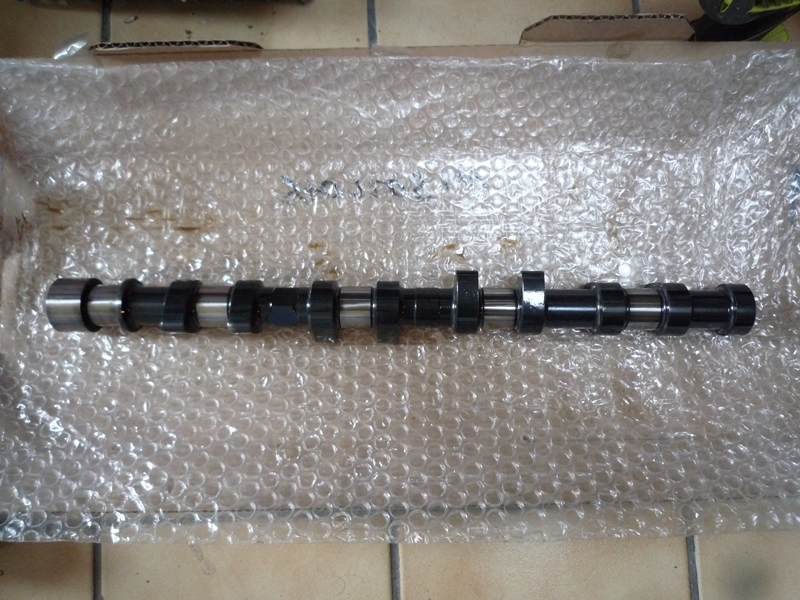

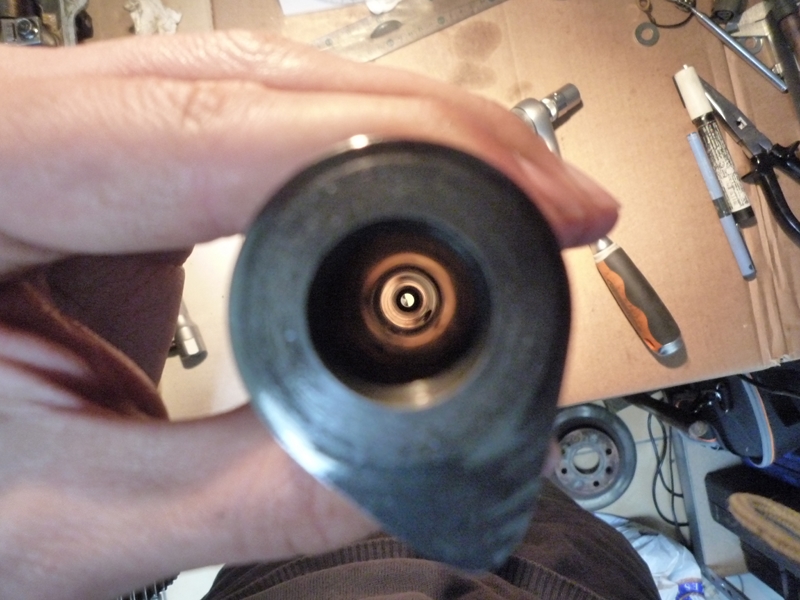

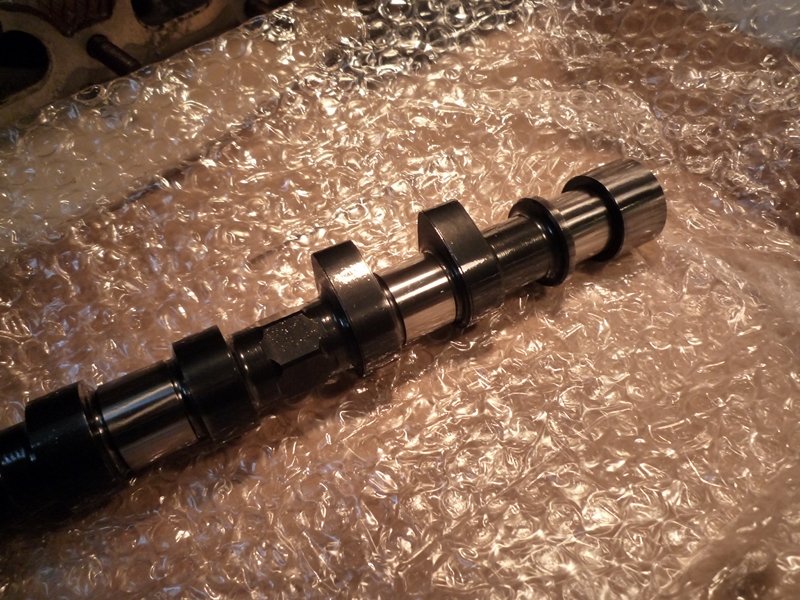

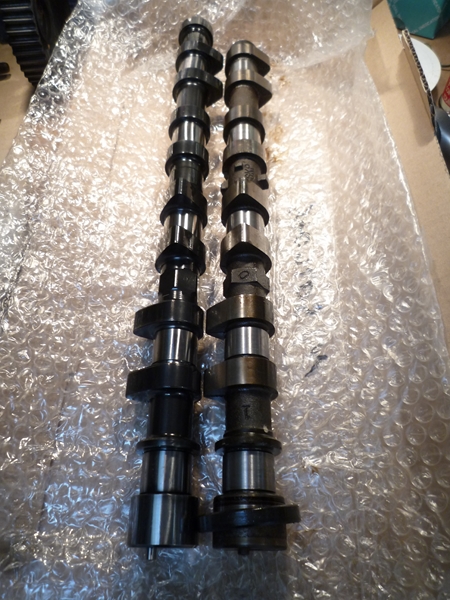

AAC creux pour l'échappement, la classe

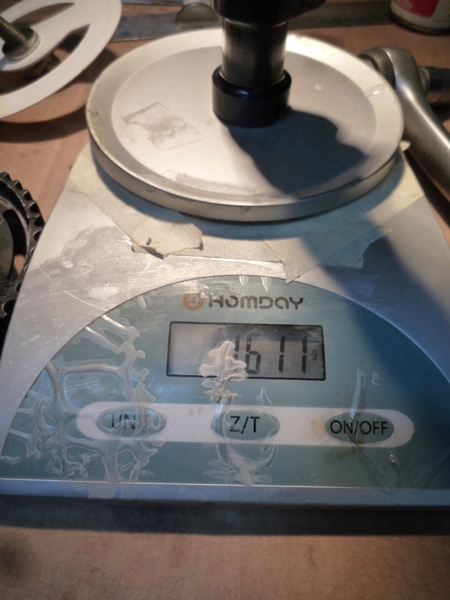

Et pas trop lourd en plus




Déjà les AAC Catcams se justifiaient par leurs specs mais là ils se justifient doublement par leur qualité de fabrication.
On est dans de l'usinage de précision avec une qualité de conception de premier ordre.
Il y a un vrai savoir faire, cela se voit, cela se sent et cela de paye un prix qui tout compte fais n'est pas prohibitif au vu de l'impact qu'aura cette pièce sur les performance de votre auto, autant dans le confort que dans la recherche de puissance le tout habillé par une fiabilité que ne renierait pas un élément d'origine.... la définition de la qualité en fait

bien le montage

par contre du coup c'est sans tenir compte du jeux?

Merci Guillaume

Oui le but etant de prendre un max d'info (rampe, profil assymétriques etc...) les mesures se sont faites à jeu zéro.
Pour le calage et les angles correspondant une petite droite sur Excel à la valeur du jeu fait bien le job

OMG...c'est beautiful

Toi aussi tu peux monter un joli petit pianiste mécanique de talent sous ton capot
la musique sera bonne et te donnera des frissons

Dr Ré ...je pense que je vais prendre des leçons de piano soon...
Is it expensive ?

Pas tant que ca...

Quel serait le budget pour les 2 leçons de piano?
Dr Ré ..appointment soon

Je sais pas faut que je regarde comment c est foutu mais je suis pas super chaud pour modifier un aac. Sinon on a un mec qui vient faire de la recharge au boulot, c est possible qu'il puisse faire ça.

Je vais surtout attendre les premiers résultats des catcams en espérant que vous passiez vos caisses au banc (je suis près à filer 10balles pour participer surtout si c'est un culasse surfacée )

@Régis: merci pour l explication, je vais m appuyer dessus pour choisir le meilleur compromiset faire d autres recherches.

Mais je pensais aussi utiliser la roue crantée quand je passerais à la ms.

En tout cas c est génial de nous donner ces explications et de partager les résultats de tes tests.

les AAC sont creux (du moins sur BP!) du coup tu centre via une "douille" intermédiaire emmanchée (permet aussi de placer l'entraineur dans le bon angle ) , puis soudure des 2 bouts d'AAC!..... sur des pièces passées au four cela réduit les risques de contraintes/déformations.

en plus entrainer le CAS ne genere pas de contraintes

J'étais justement en train de rédiger un e-mail à catcam pour prendre quelques informations mais je vais le raccourcir après toutes ces infos Merci à Romano qui a exactement le modèle que je voulais me commander^^.
Du beau travail Régis je comprend les résultats mais j'aurais jamais été capable de faire ça! Bon un petit coup de Dremel pour que ça passe sans soucis alors.
Par contre j'ai pas bien compris le passage en roue dentée pour le PMH sur les B6 de NA, du moins à part pour faire un ex intake de NB qui a pas l'entraînement du CAS je visualise pas trop l'apport qu'on aurait, plus précis que notre CAS.?

Cat Cams, du très bon matos Chouette mx
